系統概述

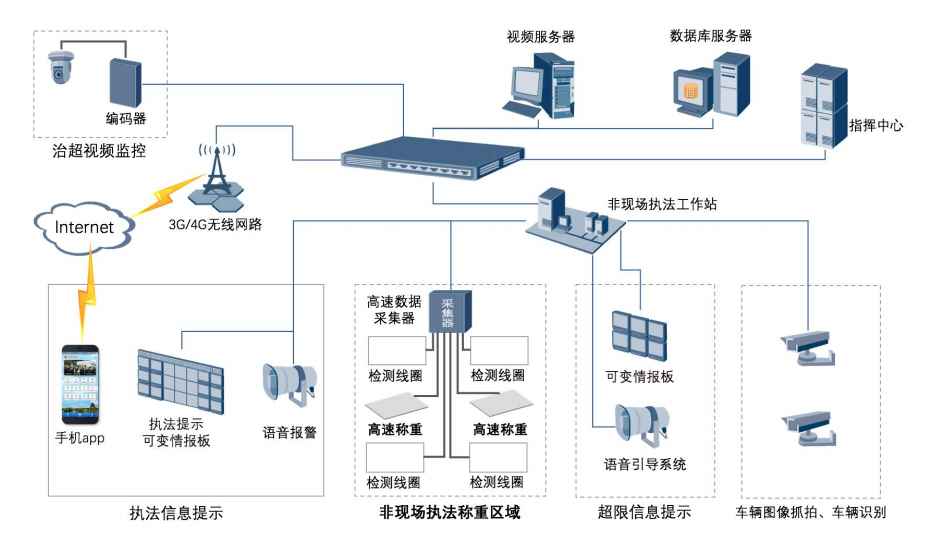

系統由不停車稱重系統、車輛外廓尺寸檢測系統(可選)、車牌識别及抓拍系統、視頻監控系統、信 息發布系統、數據處理及網絡傳輸系統及不停車超限檢測站級管理系統組成。 當過往車輛以5～100km/h運行速度範圍通過檢測區域時，能自動檢測出車輛的軸重、軸數、軸組重、 軸距、車速、總重量等信息；符合JJG 907規定中準确度等級5級要求。

建設方案

1 高速不停車稱重子系統

由電子不停車超限檢測點交通标志、車輛檢測器、不停車稱重設備、車輛外廓尺寸檢測設備、車牌識别 及抓拍設備、固定式超限檢測站告知标志、超限信息發布設備、超限檢測站提示标志、視頻監控設備、數 據傳輸設備、供電設備和不停車稱重檢測區及現場控制機櫃等附屬設施構成。

2 外觀尺寸檢測子系統

由車輛觸發單元、車輛長。寬、高尺寸采集單元、控制處理單元和信息顯示單元組成， 自動測量和輸出 貨運車輛外廓長、寬、高尺寸數據。

3 車牌抓拍與識别子系統

由車輛檢測器和高清攝像機等構成， 車輛檢測器檢測到車輛通過時， 觸發視頻車牌識别設備進行視頻拍 攝， 完成對通過公路稱重區上的車輛牌照的抓拍和識别等功能。

4 視頻監控子系統

由高清視頻攝像機及其支撐設施構成， 主要完成對不停車稱重檢測區域的圖像監控功能。

5 信息發布子系統

由公路L E D可變信息标志、支撐部件及其基礎構成， 主要完成對超限超載車輛的信息顯示告知功能， 能實現文字交替、滾動等發布顯示信息。

系統特點

1.允許貨運車輛通過不停車稱重檢測區域的車速範圍爲0.5～100km／h。

2.貨運車輛在允許運行速度範圍内行駛或以斷速行駛狀态通過非現場執法不停車稱重檢測區時， 不停車稱重 設備能完成整車總重量的準确稱量， 整車總重量的稱量準确度等級不低于JJG907-2006整車總重量準确度 等級5的規定和要求。

3.檢測标準符合超限運輸車輛行駛公路管理規定(交通運輸部令2016年第62号)

4.能抓拍1張正面高清圖片， 根據圖片信息應能清晰辨别貨運車輛車牌區域、車頭及駕駛室特征、車頭顔色等。

5.能從側面、尾部多角度抓拍車輛通過不停車稱重檢測區的圖像， 根據圖片信息應能清晰辨别貨運車輛軸數、車 身顔色、運輸貨物的基本情況等。

6.車輛軸重、總重、軸距、車速、車長、通過時間， 自動取牌照、自動分離車輛。

7.無人值守； 提供高清實時過車圖片。

8.激光檢測車輛寬度和高度， 提供超寬超高信息。

9.具有外部顯示功能， 在L E D情報闆上顯示車輛超速、超載、超寬與超高等車輛信息。

10.可以根據需要設置L E D情報闆顯示格式與内容。

11.具有數據容錯功能， 正确匹配重量與車牌号。

12.能自動傳輸和存儲過往車輛圖像和車輛信息。

13.提供斷點上傳功能， 當網絡恢複後， 數據會自斷點處自動上傳。

14.對通過公路主線車道的車輛， 系統可以自動檢測出該車輛的總量、軸重、連軸信息、連軸重量、軸胎數、軸距、車速等信息。

15.對車輛進行準确、有效的自動分離（ 能判斷挂車和半挂車） ， 保證車輛和數據一一對應。

16.自帶自動緩存功能， 能夠保存一定數量的數據， 當向前端高清攝像單元發送數據失敗時， 能重發數據， 保持數據的唯一性和完整性。

17.具有故障自檢功能， 系統中各設備和線路發生故障時， 系統能取得相應的故障信息， 在現場的顯示設備上進行顯示， 并能夠将這些故障信息傳送給高清車牌識别攝像機。

18.能夠在無人值守狀态下滿足大于7 * 2 4小時全天候連續工作的需要。

19.整體MTBF（平均故障間隔時間）≥20000h；整體故障率﹤1%。
